Configuración y Diseño

La anatomía de una oficina modular de Portafab

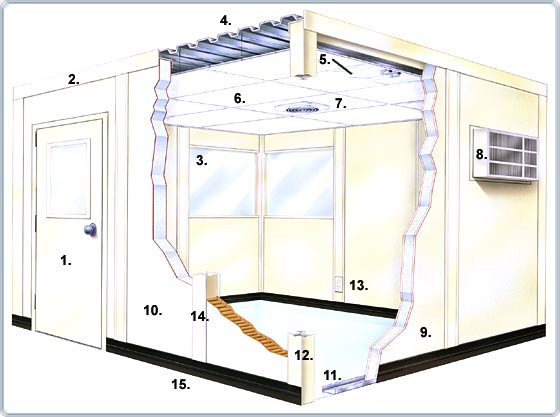

La solida construccion y componentes de calidad encontrados en cada uno de las edificaciones de PortaFab esta indicada en este dibujo de una unidad estandar de 4 paredes de 3” de espesor. La mayoria de los componentes son intercambiables concunalquier unidad de Portafab ademas de que una variedad de opciones esta disponible para su necesidad especial.

1.	Puertas Unidades estandar están disponibles en 3070 - 20 puertas de acero de ancho de vía o 6070 ensambles dobles de puerta. El dibujo indica uno 3070 con (vidrio de seguridad claro templado de 1/4 ") esmaltado opcional. Las opcion estandar incluyen herrajes en las puertas, manijas de aluminio y cerraduras.	6.	Techo Exterior Acustico Enrejado de metal de prepintado con azulejos de techo acústicos fabricados con tablas minerales sin combustibles.	11.	Rieles de Piso de Acero Los Canales de Aceo reforzados sostienen con seguridad los paneles de paredes y estan incluidos en cada una de nuestra oficinas modulares.
2.	Cornizas La construcción de aluminio anodizado o pintado de cornisa, , suministra una apariencia agradable.	7.	Extractores de Aire Poderosos extractores de aire pueden ser incluidos con cualquier oficina.	12.	Postes de Esquina Son parte del sistema de enmarcado y se incluyen con cada oficina.
3.	Ventanas Fijas Las ventanas estandar son de 4 ' o 2 ' en el ancho y 3 ' de altura con vidrios templados de seguridad de 1/4 ". y otros tamaños están disponibles.	8.	Unidad de Control de Clima Las unidades pueden ser ordenadas con paredes precortadas de fabrica para el montaje de unidades de refrigeración o climas (también disponible).	13.	Cajas Conector Electricos Dobles Pueden estar montadas en cualquier pie de cableado y son parte del paquete eléctrico estándar que incluye: Salidas dúplex Interruptor de pared Caja de fusibles Cajas de teléfono y conductos.
4.	Cubiertas de Polvo de Acero Corrugado Acero de gauge 22 reforzado con costillas y pintado estandar para todas las unidades.	9.	Panales de Sonido y Fuego Los paneles de sonido y fuego son de 3” de grosor con aislante el centro de poliestireno con 1/2 " de vinilo de yeso en la superficie de cada lado. Disponible en gris, champán o blanco.	14.	El Cableado Forma parte de todos los sistemas estructurales, y permite la instalación de servicios eléctricos verticalmente ademas acepta cajas eléctricas comunes. El sistema de cableado modular completo está tambien disponible.
5.	Cascarones de Lámpara de 4’ x 2’ Luces de 4 lamparas con lente acrílico (focos no incluidos)	10.	Paneles Térmicos Los paneles de tablero de estandar son de 3” de grosor y tienen un vinilo de 1/8 " de grosor adherido con poliestireno al centro. Disponible en gris, champán, o blanco.	15.	Base Café de Vinilo La base es fácilmente removible sin tornillos expuestos o sujetadores. Se incluyer con todas oficinas modulares.

Más información sobre cómo configurar los componentes principales de una oficina modular:

Sistemas de Estructuras
El primer paso para configurar una oficina modular es identificar el mejor sistema para su aplicación. El sistema OmniFlex Plus es el ideal para la mayoria de la aplicaciones ya que combina en la apariencia atractiva con una máxima funcionalidad sin embargo PortaFab ofrece varios sistemas para aplicaciones diferentes.

Wall Panels
Una vez que se ha identificado el sistema estructural, el proximo paso es determinar que tipo de paredes se quieren para la oficina o cuarto. La línea de panles de fuego y sonido de PortaFab son ideales para la mayoria de las aplicaciones dentro de planta y de cuartos cerrados ya que cubren los reglamentos de construcción y proveen una excelnet reducción de sonido ademas del aislamiento termico. Paneles de aglomerado, acero, y fibra de paneles de vidrio están disponibles ademas de la alternativas de acabados en cada una de las líneas.

Sistemas de Techo Interiores y Exteriores
La mayoria de los modulos utilizan cubiertas corrugadas pintadas de Gauge 22 cortadas a ala medida y que soportan techos de fibra mineral de 2´x 4´ y que cosrtados a la medida son colocados sobre un sistema de soporte de cama de acero blanco. Diferentes opciones tales como azulejos de techo, protección y vigas de soporte estan disponibles.

Puertas
Una vez con la estructura colocada, ya se puede especificar el tipo de puerta y la cantidad de entredas requeridas. Las puertas usuales son de Gauge 20 en los modelos 3070 y 6070 con o sin ventanas. Los herrajes, persianas de puerta manerales de aluminio son de opciónes de linea, Por supuesto, las oficinas y los cercados pueden ser equipados con puertas de aluminio, puertas enrollables hasta puertas de alto impacto.

Ventanas
La mayoria de las oficinas puede ser equipada con nuestras ventanas tampladas de seguridad de 1/4” de espesor ya sea de 4' o 2' de ancho y 3' de altura. La utilización de ventanas de 6’ de altura tambien es popular en cuartos para juntas o de equipos ademas de que ofrecemos ventanas deslizables en una gran variedad de acabados.

Electricidad e Iluminacion
Con los paquetes modulares de cableado de PortaFab, sus oficinas dentro de planta podran ser equipadas con todo lo que necesita para una sencilla instalacion. Usted necesitara de un electricista para alimentar de energial el circuito de fusibles y hacer la conversión de alimantacion directa a un sistema cerrado. Simplemente especifique la cantidad de apagadores, luces y enchufes que ustede necesita y nosostros hacemos el resto.

Control Ambiental
To complete your office or enclosure, we offer a variety of HVAC units, air conditioning units, and baseboard heaters. Wall panels can be modified before shipment to include a framed opening for these units.

Resumen
Los p asos siguientes dan una idea general de las consideraciones de diseño que entran en una típica oficina modular o cobertizo. Las soluciones personalizadas, sin embargo, pueden ser creadaso para cubrir todos del tipo de requisitos. Desde oficinas construidas en volados de carga hasta entrepisos suspendidos en un segundo piso. PortaFab puede crear unasolucion para sus necesidades.
